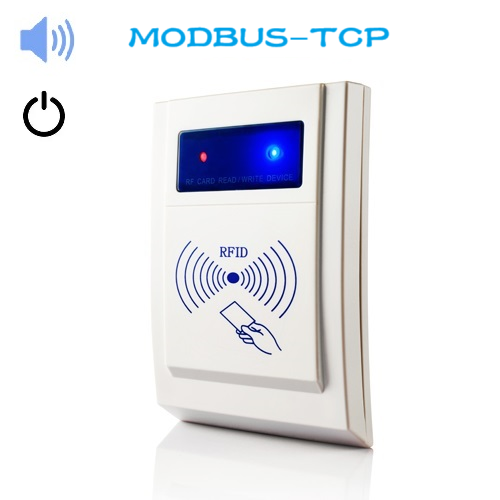

PLC MODBUS TCP读卡器ID-08MR

PLC MODBUS TCP读卡器ID-08MR

PLC MODBUS TCP读卡器ID-08MR

  • 产品特点

         ID-08MR型MODBUS TCP协议读卡器,支持国内外各种主流PLC,采用主机轮询的方式进行读卡,具有通讯稳定、轮询速度快、价格实惠等优点,可快速为各种具有MODBUS TCP通讯协议的设备新增读卡识别功能。



资料下载:https://share.weiyun.com/LXcOkEDB



产品特点:

  1. 01、MODBUS TCP标准协议,通讯稳定、快速;
  2. 02、应用全新的纠错防冲突技术,轮询读卡的方式确保读卡速度快速且无误码;
  3. 03、公司自主研发生产,性价比高,自主知识产权;
  4. 04、性能稳定、故障率低,可根据用户需求提供OEM产品;
  5. 05、支持 西门子、欧姆龙、施耐德、三菱等国际主流PLC。



设备型号:ID-08MR

外观尺寸:140×100×30 mm


  • 技术参数
  1. 01、MODBUS TCP标准通讯协议,支持西门子、欧姆龙、施耐德、三菱等国际主流可编程控制器PLC;
  2. 02、DC12供电、平均电流<150mA,峰值电流<300mA,功耗<3W,内置电源保护功能;
  3. 03、一个电源、一个读卡指示灯,卡在感应区时指示灯闪烁提示;
  4. 04、支持Em4001系列及其兼容的RFID卡,频率:125KHz,读卡时间小于5ms,感应距离为0-10cm;
  5. 05、40001至400022个寄存器存放读取的卡号(4个字节):用03功能码来读或连读;
  6. 06、40003寄存器:存放站号(机号),可用03功能码读取、06功能码改写
  7. 07、40004寄存器:存放读卡时是否响声提示,可用03功能码读取、06功能码改写
  8. 08、40005寄存器:用06功能码写值驱动读卡器响声
  9. 09、支持继电器开关输出功能,可控制通道闸、门禁等设备。



  • 示例图片



  • 常见问题

   我们可以简单理解Modbus TCP通讯,就是去掉了Modbus协议本身最后2个字节的CRC校验,增加了MBAP 报文头的TCP数据传送方式,MBAP报文头都包括:2个字节的事务元标识符、2个字节的协议标识符、2个字节的信息长度、1个字节的设备站号(因tcp通讯是以IP地址寻址的,所以设备站号是无用的,一般可以取值0x00或0xFF)。Modbus请求信息(PDU)包括:1个字节的功能码、2个字节的寄存器起始地址、2个字节的寄存器数量。

  1. a、MODBUS 0x03功能码 表示读寄存器数据,可以一次读多个寄存器;
  2. b、MODBUS 0x06功能码 表示写一个寄存器数据;
  3. C、MODBUS 0x10功能码 表示写多个连续的寄存器数据;
  4. d、Modbus有基于00地址,也有基于01的地址,编程时要注意;
  5. e、所以一条读取卡号的Modbus tcp请求报文如下:55 AA 00 00 00 06 00 03 00 00 00 02
