挂式中文实时ID卡售饭机SF-ID-TCPIP-02S
|
SF-ID-TCPIP-02S消费机是我公司自主研发一种简易化、智能化的新型实时ID卡消费机，不用中间服务转换寄存，也可以脱机记账消费，已广泛应用于校园、企业、政府机关的食堂、超市、会所等内部收费的场合，实现交易和结算的电子化、智能化，提高用户的管理效率和管理手段，是校园、企业一卡通的最主要组成部分。易装易用免培训的设计理念，最大限度地降低日常维护成本，不仅让经销商、工程商朋友们省时省心，同时也给使用者一个全新的使用体验。

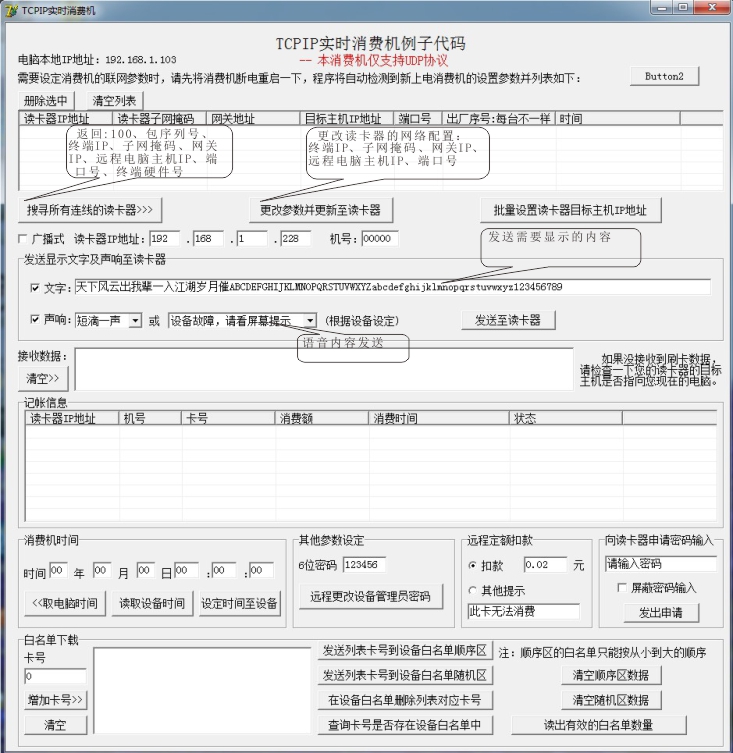

我们提供功能强大的一卡通管理系统，同时提供:Python、PHP、C#、VB.NET、DELPHI、VB6、VC、C++Builder、PowerBuilder、VFP 等各种开发工具示例源码，可快速将设备接入一卡通管理系统。
产品特点：
- 1、 数 据 传 输：联网方式采用以太网(TCP/IP)接口，扩展型UDP协议。
- 2、 记账记录查询：脱机按键查询设备上所有记账的卡号及消费金额。
- 3、 记 录 保 存：采用固化芯片储存方式储存，断电不会丢失数据。
- 4、 消费卡查询余额：显示姓名，卡号，余额，累计消费金额及次数。
- 5、 消 费 模 式：普通消费，定额消费，快捷键方式消费，每餐计次消费。
- 6、 消 费 时 段：早餐，中餐，晚餐，夜宵，深夜。
- 7、 遏制恶意消费：当日最大消费金额限制，当日最大消费次数限制。
- 8、 卡 有 效 期：可设定消费卡的使用期限，具备卡过期检验功能，此功能打开时，设备会检验消费卡有效使用期限，关闭时，设备将无需检验消费卡的使用期限。
- 9、 可设背光时长：设备待机时液晶显示的背光时间长短可以设定，具体参数：20秒、50秒、80秒、200秒、就餐时间长亮、长亮。
- 10、刷卡响声设置：等待刷卡消费（打款）时响声可调为连续或者不连续。
- 11. 语音实时播报：刷卡消费支持语音播报实时金额“本次消费X元X角X分”，播报非法卡，如：“此卡已挂失”，“非本单位卡”，“余额不足”，“本餐累计消费已超出”等。
- 12. 可加配继电器输出功能，刷卡成功后输出开关信号，可设定常开N0或常闭NC状态，继电器延时可以自行设定,通过继电器的闭合可以轻松控制道闸、门禁等设备；
- 13. 可加配小票打印功能：支持外接串口小票打印机，波特率可设定，可定义抬头和页尾。
|
- 1、 双面128*64四行中文液晶图形显示。
- 2、 记账记录容量：100000条。
- 3、 支持EM4100系列卡、ID卡，感应频率为125Khz，感应距离0~15cm。
- 4、 功耗<5W，平均电流<250mA，峰值电流<350mA。
- 5、 使用环境：工作温度-20~80℃。
- 6、 可自行更改开机文字和待机时的logo图片。
- 7、 屏幕显示：双面液晶显示屏，方便使用者和操作者。

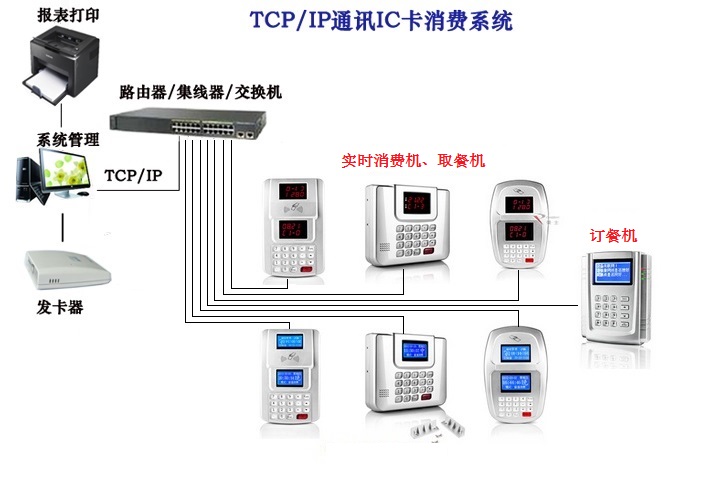

- 8、 联网方式：联网方式采用以太网(TCP/IP)接口，扩展型UDP协议，既有TCP的强纠错，又有UDP免握手的方便，干扰更小，速度更快。
- 9、 刷卡消费模式：普通模式、定额消费模式、快捷键方式、每餐计次模式。
- 10、软件功能：为新卡开户、充值、退款等，丢失卡远程挂失，实时采集记录。

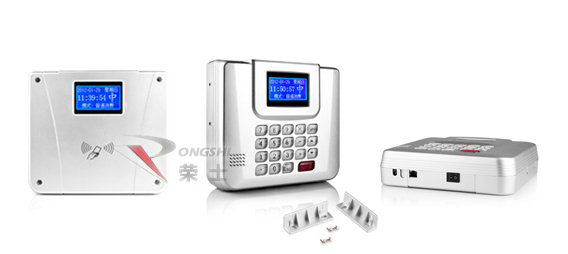

- 11、外形：挂式机，(尺寸:长×宽×高）225mm*198mm*65mm。
|
一、键盘区说明
| 按键 |
说明 |
| + |
数字的相加。如 3.5＋2.5=6 |
| - |
数字的相减。如 5－2.8=2.2 |
| × |
数字相乘运算。如3×2=6 |
| · |
小数点。 |
| Esc |
返回上级或者退出菜单 |
| Enter |
确认或者进入下级 |
| Func |
进入功能主菜单 |
| ▼ |
光标往下 |
| ▲ |
光标往上 |
二、操作说明
| 设置一 |
| 1管理员密码设置 |
【Func】→【设置1】→【管理员密码】根据提示进行更改。 |
| 2时间设置 |
【Func】→【设置1】→【时间设置】输入密码即可进行时间更改设置，时间格式：11-03-08 10:02:30 ，按【Enter】完成设置。 |
| 3机号设置 |
【Func】→【设置1】→【机号设置】输入管理员密码即可修改，同一网络机号必须唯一。 |
| 4背光延时设定 |
【Func】→【设置1】→【背光延时设定】→输入密码，可选择：20s、50s、80s、200s、就餐时间长亮、长亮，按【Enter】完成。 |
| 5语音提示设定 |
【Func】→【设置1】→【语音提示设定】→输入密码，选择‘
开’或‘关闭’按【Enter】完成。 |
| 6扣款时响声 |
【Func】→【设置1】→【扣款时响声】→输入密码，选择‘连续’或‘不连续’，按【Enter】完成。 |
| 7设备IP地址设置 |
【Func】→【设置1】→【设备IP地址设置】→输入密码进行设定，按【Enter】完成。 |
| 8各餐起止时间设置 |
【Func】→【设置1】→【各餐起止时间设置】→【早餐】、【午餐】、【晚餐】及【夜宵】各时间段进行设定，按【Enter】完成。 |
| 9启动记账功能 |
【Func】→【设置1】→【启动记账功能】→输入密码进行设定，按【Enter】完成。 |
| 10允许记账的卡 |
【Func】→→【设备1】→【允许记账卡范围】→输入密码进行设定，按【Enter】完成。 |
| 11相同卡刷卡间隔 |
【Func】→→【设备1】→【相同卡最小间隔】→输入密码进行设定，按【Enter】完成。 |
| 12定额、计次模式是否锁键盘 |
【Func】→→【设备1】→【定额/计次锁键盘】→输入密码进行设定，按【Enter】完成。 |
| 13输出信号延时设置 |
【Func】→【设置1】→【输出信号延时设置】→输入密码进行设置，按【Enter】完成。 |
| 14卡片密码设定 |
【Func】→【设置1】→【卡片密码设定】输入管理员密码即可进行设置，按【Enter】完成。 |
| 设置二 |
| 1显示餐段标志 |
【Func】→【设置2】→【显示早中晚餐标志】→输入密码进行相应更改。 |
| 2 消费模式设置 |
【Func】→【设置2】→【显示早中晚餐标志】→输入密码进行相应更改。 |
| 3键盘输入最高限额 |
【Func】→【设置2】→【键盘输入最高限额】输入密码进入具体设置页面进行限额设置。 |
| 4快捷键键值设置 |
【Func】→【设置2】→【快捷键键值设置】→输入密码进行相应更改，按【Enter】完成。 |
| 5设备定额值设置 |
【Func】→【设置2】→【设备定额值设置】→输入密码进行相应更改，按【Enter】完成。 |
| 查询 |
| 1刷卡记账记录明细 |
【Func】→【查询】→【刷卡记账记录明细】→【Enter】进入详细页面 |
| 2未采集记录总数 |
【Func】→【查询】→【未采集记录总数】→【Enter】进入详细信息页面 |
| 3设备机号查询 |
【Func】→【查询】→【设备机号查询】→【Enter】进入详细信息页面 |
| 4本机IP地址查询 |
【Func】→【查询】→【本机IP地址查询】→【Enter】进入详细信息页面 |
| 5记录空间大小 |
【Func】→【查询】→【咨询热线】→【Enter】进入详细信息页面 |
|
