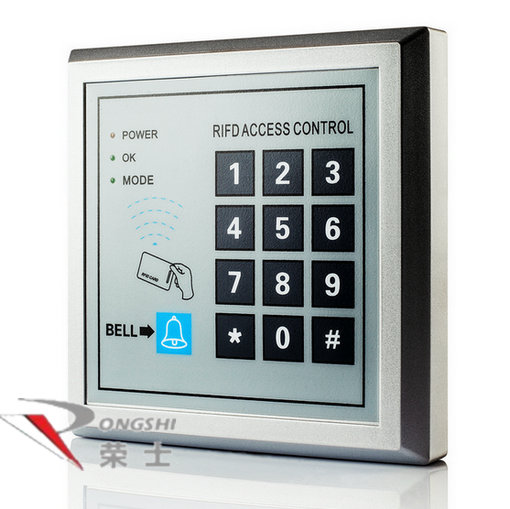

ID卡门禁机RS-168-DAH(1000张,可自编3位代码,不联网)
- RS-168-DAH射频卡门禁控制器是目前常用的刷卡进出门控制设备，已广泛运用于家庭、办公室、住宅小区等场所。本控制器使用大容量存储芯片；可存储1000张或者更多的注册卡信息及密码信息。用户可通过刷卡开门或输入密码开门，也可以设定为刷卡+密码开门的模式。控制器在使用过程中实时监控整套系统的运行情况，出现非法折机、强制开门等情况时均报警提示。
- 实现无人值守式自动出入口管理的理想装置，适用于商务中心、办公室、工厂、住宅、小区、特别适用于出租屋等场所。
- 采用了使用更快捷的搜索算法，不论发卡量多大,都能实现快捷无延时刷卡开门。
产品特点：
- 1、 专业设计，易装易用；就算是新手略看说明书也能轻松搞定。可连续刷卡加卡或输入卡号加卡。同样可以输入卡号减卡或刷卡减卡。
- 2、 可以用3位自编码来代表卡，删除卡时可用该自编码来删除，也可以输入10位卡号或直接刷卡删除。
- 3、 应用纠错防冲突技术，感应灵敏，读卡速度快，采用索引式的搜索算法，就算发满2000张卡，从刷卡到开门照样无延迟感。
- 4、 性能稳定。
- 5、 可外接读头或密码读头，不需跳线就能自动识别wg26或wg34。
- 6、 可外接开门按钮。
- 7、 内含门铃按钮。
- 8、 发卡容量大。
- 9、 防接错线保护，接错线也不会烧损。
- 10、防折报警功能。
- 11、强大的发卡信息复制功能，只需发好一台门禁机的卡，就可将发卡信息复制到其他机器上。
- 12、质量久经考验,不断升级最终定型的产品,返修率极低。
| 型号：RS-168-DAH |
工作频率：125（KHz） |
| 品牌：荣士 |
读卡时间： 0.08（s） |
| 电源功率：0.5W |
感应距离： 0-15（cm） |
| 感应方式： 非接触式读卡 |
适用卡类： EM4100系列卡、ID卡 |
|
- 1、 工作电源：直流5V～14。
- 2、 待机电流：<100mA。
- 3、 继电器工作时电流：<300mA。
- 4、 外型尺寸：118mm×118mm×21mm(长×宽×高)。
- 5、 重 量：260g。
- 6、 使用环境：温度 -20℃~60℃，相对湿度 20%~90%。
- 7、 支持卡类型:EM系列卡
- 8、 射频频率:125kHz
- 9、 感应距离：5cm以上。
- 10、发卡容量：1000或更多（可扩充到1万张卡）。
- 11、扩展功能：可外接韦根或485读头，可分时段通行。
- 12、输入：1路开门按键，1路门磁开关，1路韦根26/韦根34读头输入。
- 13、输出：1路开关量输出（支持常开/常闭有源电锁），1路12V电压(可直接驱动电锁,电流可高达10A)，1路警铃输出。
|
普 通 用 户 操 作 说 明
（声明：其他资料中的相关内容作废，正确的操作以此为准）
- 一、添加用户卡：按*管理密码#：
- A、 密码正确短“滴”两声进入管理员状态，按1，进入加卡状态，密码不正确，长鸣三声退出。
- B、 建议先输入3位起始自编码+#（如001+#，如果不输入起始自编码，即自动从000开始），刷卡或输入10位卡号+#进行加卡，可连续刷卡或输入10位卡号+#，自编码将自动累计，如果遇到需要间断的自编码，可先输入3位自编码+#，此后的加卡都以此自编码累计。
- C、 如果此自编码已有卡，将长鸣三声。此时需要重新指定3位自编码。
- 二、删除用户卡：按*管理密码#：
- A、 密码正确短“滴”两声进入管理员状态，按2，进入删除加卡状态，密码不正确，长鸣三声退出。
- B、 刷卡或输入3位自编码+#或输入10位卡号+#进行删卡，可连续卡或输入3位自编码+#或输入10位卡号+#进行删卡。
- 三、如需打印说明书，点击下载该文件。
一、接线示意图：
二、以下为接线详细示图：
|
