T5557卡简介

发布者:广州荣士电子有限公司         发布时间: 2022-2-14

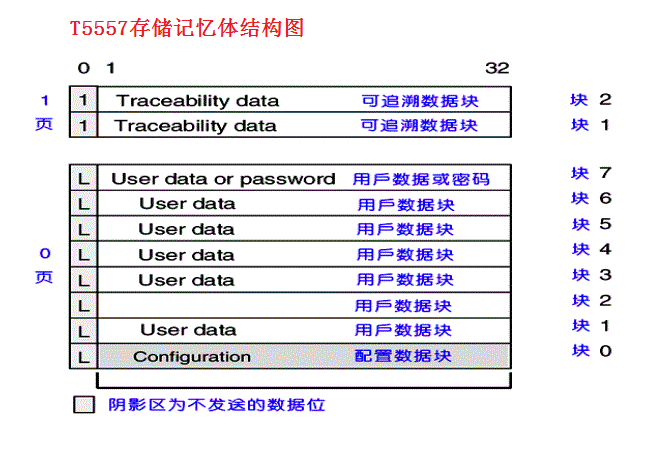

T5557卡是美国Atmel公司生产的多功能非接触式射频卡芯片,属于125KHz的低频卡,在国内仍然有广大的应用市场。该芯片共有330bit(比特)的EPROM(分布为10个区块, 每个区块33bit)。0页的块0是被保留用于设置T5557操作模式的参数配置块。第0页第7块可以作用户数据块使用,也可以作为保护全部数据的密码(假如在配置块中启用密码功能的话),防止非法改写数据。 第1页的1、2块保存了出厂商信息及唯一出厂ID,只能读取不可更改,我们的读写器取出其中的6个字节做为物理卡号,以实现与13.56等高频卡相同的应用场景。

T5567、T5577是T5557的升级版。

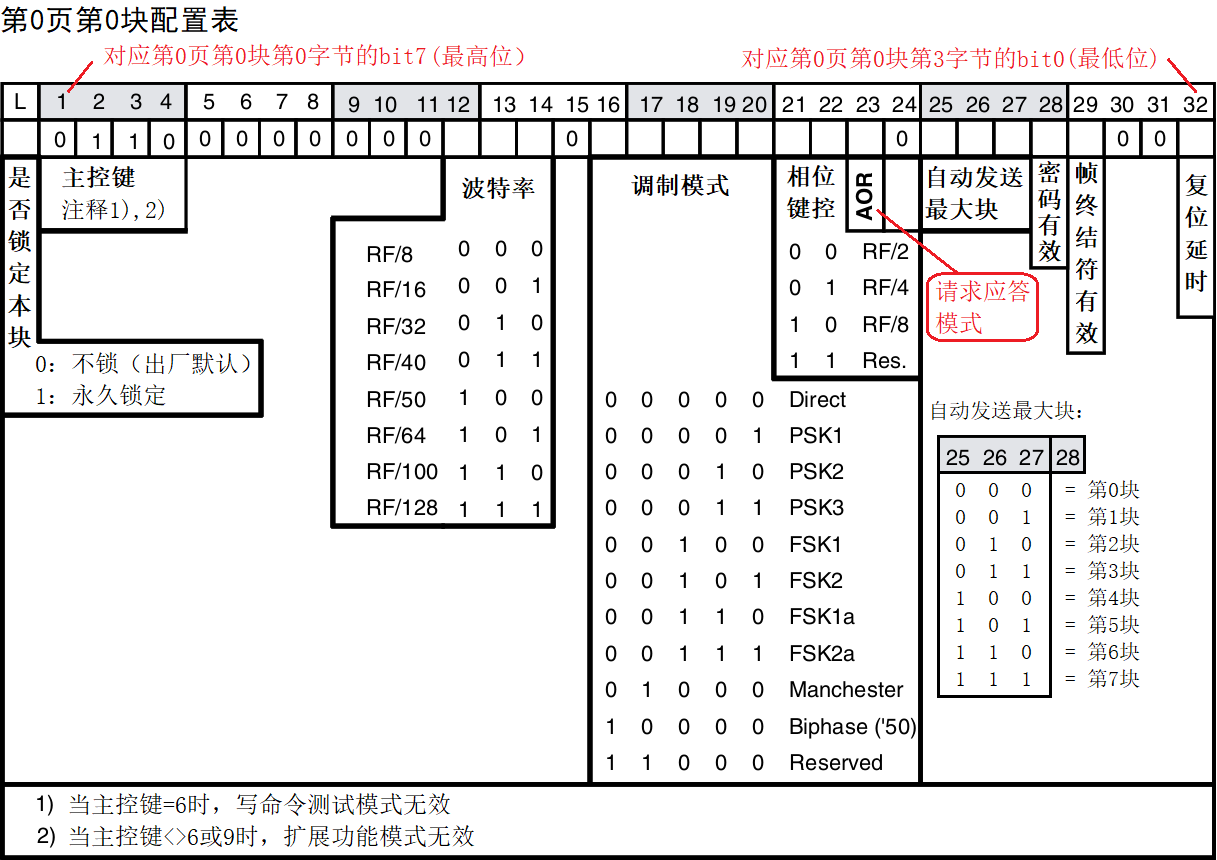

  1. 01、初始配置块取值:00 08 80 E8,表示AOR请求应答模式=0、PWD密码有效=0、MAXBLK自动发送最大块=7,无需密码可读卡,自动发送0页的1-7块;
  2. 02、配置块取值:00 08 82 F8,表示AOR应答模式=1、PWD密码有效=1,卡片为密码保护模式,需要认证密码才能读、写卡;
  3. 03、配置块取值:00 08 80 F8,表示AOR应答模式=0、PWD密码有效=1,读卡(自动发送)不需要密码,写卡要带密码操作。

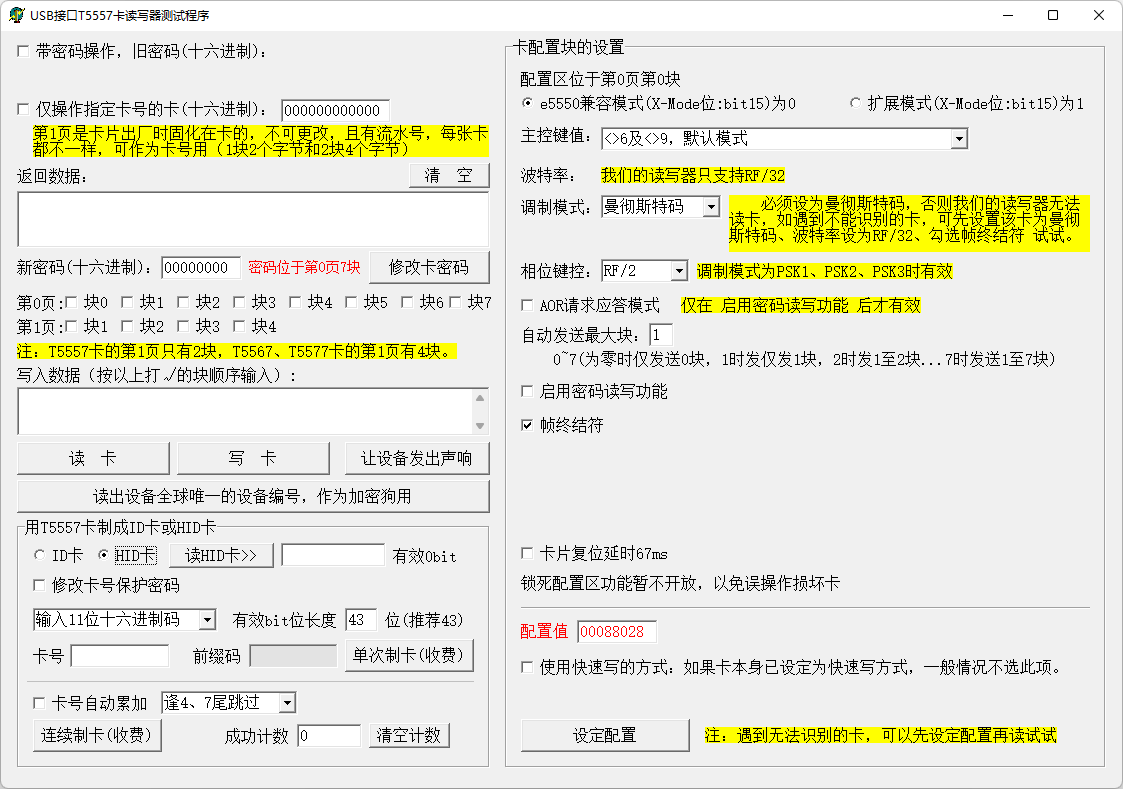

可以用我们的测试软件辅助取值
