485通讯MODBUS协议CPU卡读写器CPU-10MRW

485通讯MODBUS协议CPU卡读写器CPU-10MRW

485通讯MODBUS协议CPU卡读写器CPU-10MRW

  • 产品特点

        CPU-10MRW型MODBUS协议485通讯读写器,支持国内外各种主流PLC,采用主机轮询的方式进行读、写CPU卡,具有通讯稳定、轮询速度快、价格实惠等优点,可快速为各种具有MODBUS通讯协议的设备新增读卡识别功能。



资料下载:https://share.weiyun.com/LXcOkEDB



产品特点:

  1. 01、MODBUS标准协议485通讯,通讯距离远,布线简单成本低;
  2. 02、应用全新的纠错防冲突技术,轮询读卡的方式确保读卡速度快速且无误码;
  3. 03、公司自主研发生产,性价比高,自主知识产权;
  4. 04、性能稳定、故障率低,可根据用户需求提供OEM产品;
  5. 05、支持 西门子、欧姆龙、施耐德、三菱、信捷、国光、汇川等国际主流PLC。



设备型号:CPU-10MRW

外观尺寸:116×75×15 mm


  • 技术参数
  1. 01、MODBUS标准协议485远距离通讯,支持西门子、欧姆龙、施耐德、三菱、信捷、国光、汇川等国际主流可编程控制器PLC;
  2. 02、DC9~36V宽电源供电、平均电流<80mA,峰值电流<100mA,功耗<1W内置电源保护功能;
  3. 03、一个电源、读卡双色指示灯,卡在感应区时指示灯闪烁提示;
  4. 04、支持FM1208CPU卡,频率:13.56MHz,读卡时间小于5ms,感应距离为0-10cm;
  5. 05、40001寄存器:存放站号(机号),可用03功能码读取、06功能码改写
  6. 06、40003寄存器06功能码写值驱动读卡器响声
  7. 07、40005寄存器:用06功能码写值驱动读卡器响声
  8. 08、40008为控制读写CPU卡寄存器,只能用功能码06写,支持功能码03读或连读;
  9. 09、40009、40010共2个寄存器存放CPU卡卡号;
  10. 10、40011到40034共24个寄存器存放CPU卡文件信息;
  11. 11、支持继电器开关输出功能,可控制通道闸、门禁等设备。

  • 示例图片

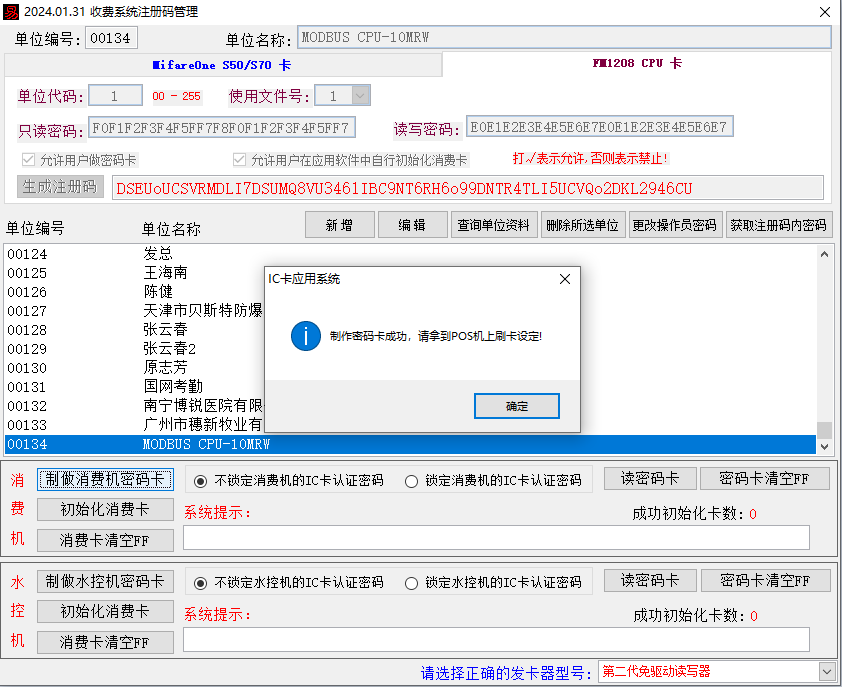

一、制做设置卡设置MODBBUS读写器读写的文件号及认证密钥:

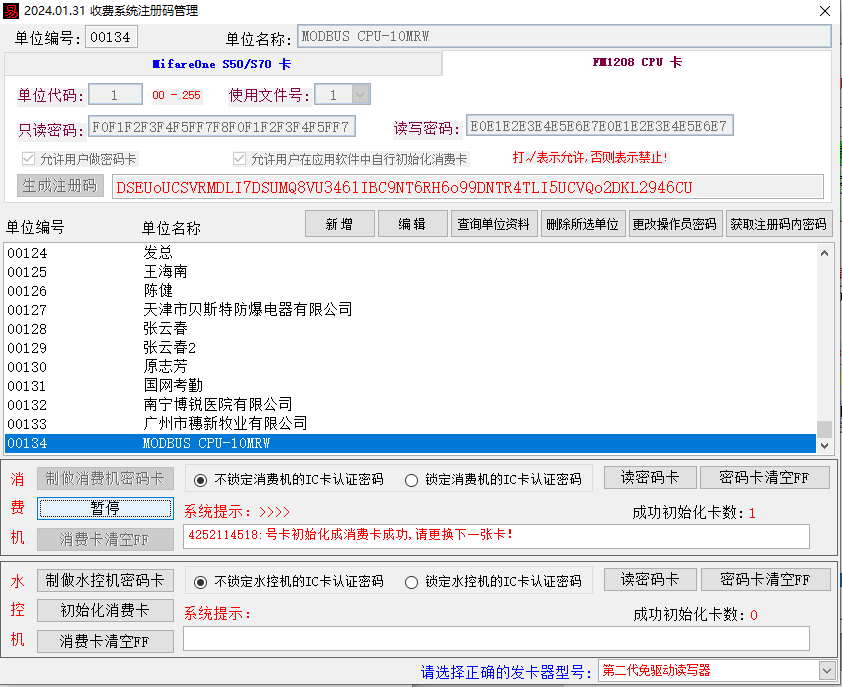

二、初始化CPU卡创建文件、文件密钥,文件号及文件密钥必须与设置信息一致:

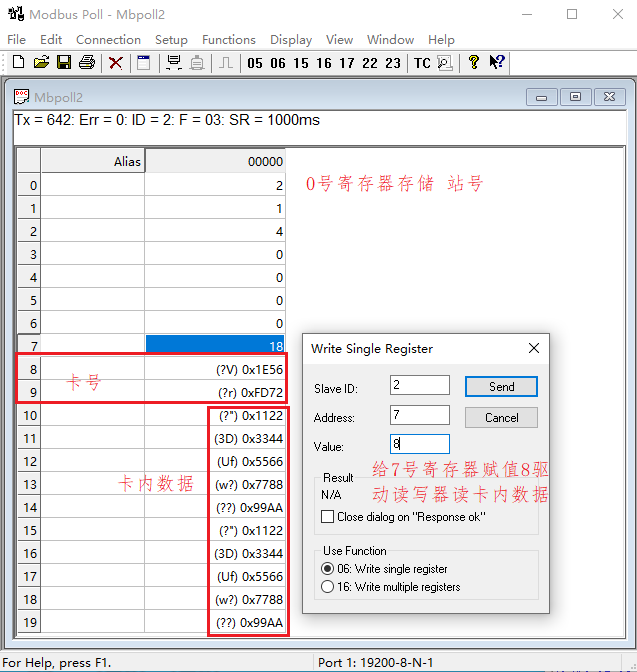

三、通过对指定寄存器的赋值 驱动读写器完成读写CPU卡的操作:




  • 常见问题
  • 写卡操作:
    1. 1、第一步,用06或10(十六进制)指令更新40011至40034寄存器内容(顺序对应卡内48字节内容),如果只用到40011到40034中的几个寄存器,其他寄存器可以不理会(不需要更新)。
    2. 2、第二步,用功能码06(不能用10)写值00004到40008寄存器,作用是40011至40034寄存器的数据写到卡中。写值00020(十六进制为00014)到40008寄存器,作用是40011至40034寄存器的数据写到指定的卡中。卡号用40009,40010寄存器指定。
    3. 3、第三步,读40008寄存器看是否第0位为1表示写卡成功。读40008寄存器尽量在写40008寄存器后马上操作。
  • 读卡操作:
    1. 1、第一步:用功能码06(不能用10)写值00008到40008寄存器,作用是将卡上的内容更新到40011至40034寄存器中。写值00024(十六进制为00018)到40008寄存器,是将指定卡上的内容更新到40011至40034寄存器中。卡号放到40009,40010寄存器。
    2. 2、第二步,读40008寄存器看是否第1位为1表示读卡成功,此时40009、40010、40011至40034中的数据才有效。读40008寄存器尽量在写40008寄存器后马上操作。
    3. 3、第三步,用03指令读40011至40034寄存器中的内容。
