ID卡门禁机RS-168-DK(1000组卡+密码,银行专用)
RS-168-DK射频卡门禁控制器是目前常用的刷卡进出门控制设备,已广泛运用于家庭、办公室、住宅小区等场所。本控制器使用大容量存储芯片;可存储1000组卡和1000组独立对卡密码信息。用户可通过刷卡开门或输入密码开门,也可以设定为刷卡+密码开门的模式。控制器在使用过程中实时监控整套系统的运行情况,出现非法折机、强制开门等情况时均报警提示。
实现无人值守式自动出入口管理的理想装置,适用于商务中心、办公室、工厂、住宅、小区、特别适用于出租屋等场所。
采用了使用更快捷的搜索算法,不论发卡量多大,都能实现快捷无延时刷卡开门。
使用说明:https://share.weiyun.com/7SQjz0qZ
产品特点:
-
01、专业设计,易装易用;就算是新手略看说明书也能轻松搞定。可连续刷卡加卡或输入卡号加卡。同样可以输入卡号减卡或刷卡减卡;
-
02、应用纠错防冲突技术,感应灵敏,读卡速度快,采用索引式的搜索算法,就算发满2000张卡,从刷卡到开门照样无延迟感;
-
03、公司自主研发生产,性能价格比高,性能稳定;
-
04、可外接读头或密码读头,不需跳线就能自动识别wg26或wg34;
-
05、可外接开门按钮;
-
06、内含门铃按钮;
-
07、1000组卡信息和1000组独立对卡密码;
-
08、防接错线保护,接错线也不会烧损;
-
09、防拆报警功能;
-
10、强大的发卡信息复制功能,只需发好一台门禁机的卡,就可将发卡信息复制到其他机器上;
-
11、质量久经考验,不断升级最终定型的产品,返修率极低。

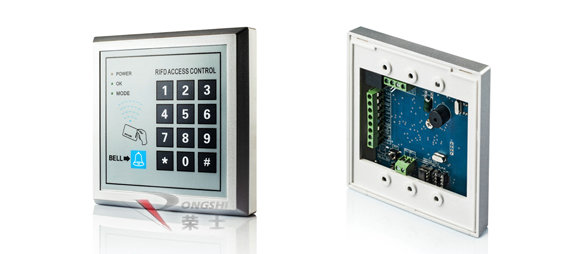

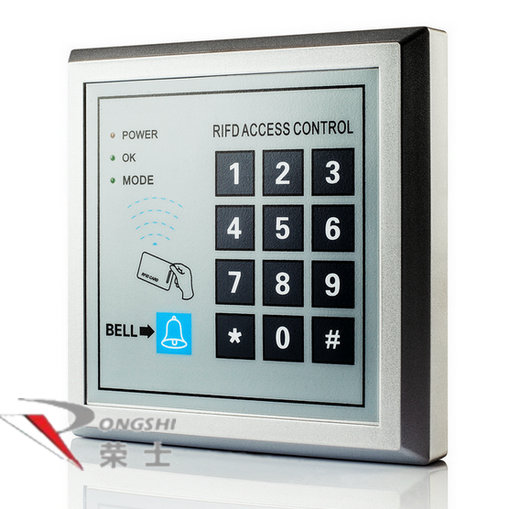

产品外观:
设备型号:RS-168-DK
外观尺寸:118×118×21 mm
型号:RS-168-DK
|
工作频率:125(KHz)
|
品牌:荣士
|
读卡时间: 0.08(s)
|
电源功率:0.5W
|
感应距离: 0-15(cm)
|
感应方式: 非接触式读卡
|
适用卡类: EM4100系列卡、ID卡
|
|
-
01、工作电源:直流5V~14;
-
02、待机电流:<100mA;
-
03、开门继电器工作时电流:<300mA;
-
04、外型尺寸:118mm×118mm×21mm(长×宽×高);
-
05、重 量:260g;
-
06、使用环境:温度 -20℃~60℃,相对湿度 20%~90%;
-
07、支持卡类型:EM系列及兼容低频卡;
-
08、射频频率:125kHz;
-
09、感应距离:0-15cm;
-
10、发卡容量:1000张卡+1000组密码;
-
11、扩展功能:可外接韦根或485读头,可分时段通行。
-
12、输入:1路开门按键,1路门磁开关,1路韦根26/韦根34读头输入;
-
13、输出:1路开关量输出(支持常开/常闭有源电锁),1路12V电压(可直接驱动电锁,电流可高达10A),1路警铃输出。
|

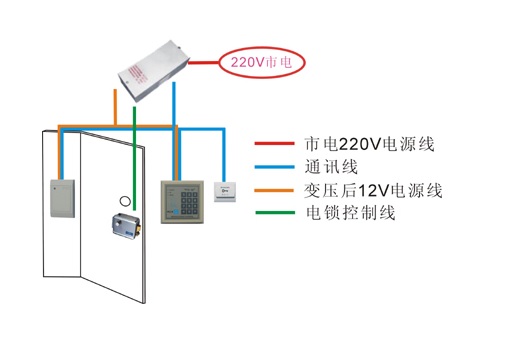

系统结构图

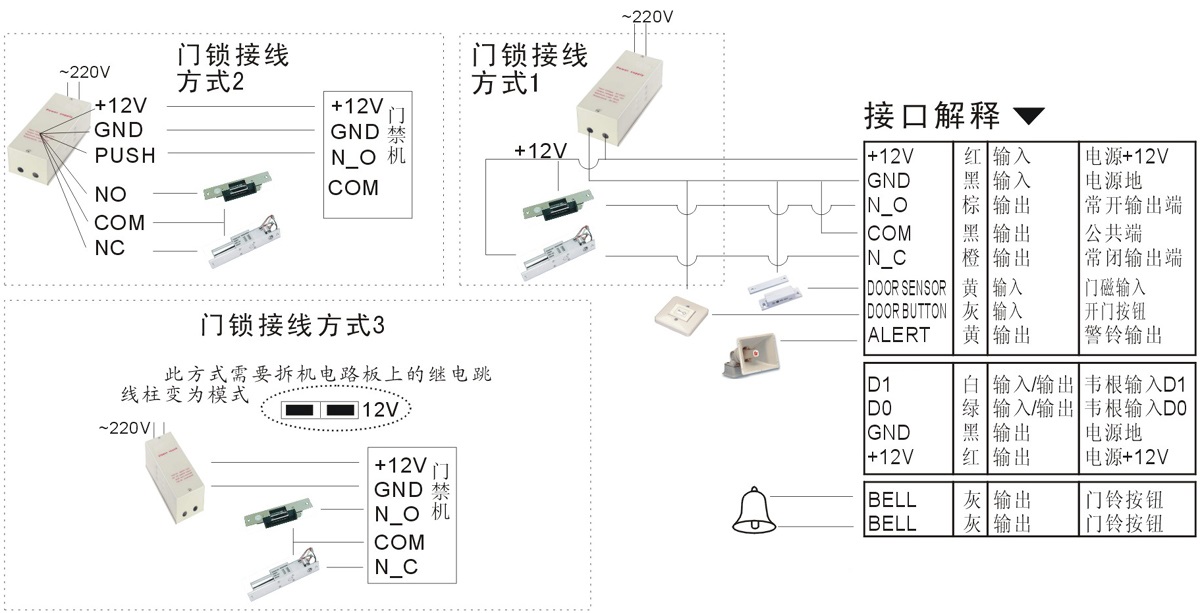

设备接线图
|
普 通 用 户 操 作 说 明
(声明:其他资料中的相关内容作废,正确的操作以此为准)
-
一、新添加卡的初始密码为000000。在刷卡+密码开门的模式下,如果开门密码为000000,刷卡后,门禁机将省略密码认证过程,直接开门。如果需要密码认证过程,请更改密码为非000000的其他数字。
-
二、在刷卡+密码开门的模式下,刷卡后,短滴一声(如属未曾添加的卡,长鸣一声退出),等待输入六位密码,如果密码正确,短滴一声开门,密码不正确,则长鸣一声退出。
-
三、持卡人自行更改密码流程:刷卡后,按*,短滴三声进入改密码状态,输入旧密码(如为首次修改,初始密码为000000),按#,如果旧密码不正确则长鸣三声退出,正确则短滴二声,输入6位新密码,按#,短滴二声,重复输入6位新密码,如果两次不一致则长鸣三声退出,如果正确则短滴三声退出,更改已成功。
-
四、如果持卡人忘记密码,管理员可先删除该卡,再重新添加此卡。此时此卡密码已初始化为000000。
|
